Brettsperrholz und Brandschutz

27. September 2021 Mehr

Bauen mit Holz ist ökologisch. Holz wächst nach und kann bei Abriss eines Gebäudes umweltbewusst entsorgt oder recycled werden. Für ein waldreiches Land wie Österreich ist es naheliegend sich professionell mit dem Thema Bauen mit Brettsperrholz in allen Belangen auseinanderzusetzen. Auch im Brandschutz.

Es sprechen unterschiedlichste Gründe dafür ein Bauprojekt in Massivholzbauweise auszuführen. Der hohe Grad an Vorfertigung reduziert die Bauzeit auf der Baustelle und erhöht gleichsam die Qualität der Ausführung erheblich. Dies bringt immer mehr Planer und Architekten dazu sich mit der Massivholzbauweise näher zu beschäftigen. Das Bauen mit Brettsperrholzelementen lässt die Planung speziell im Bereich Brandschutz in den Vordergrund rücken. Denn die Leitungsführung der Haustechnikinstallationen sowie die dazugehörigen Abschottungen gehören im Vorfeld sorgsam geplant.

In den letzten Jahren hat es im Bereich Bauen eine Vielzahl an Innovationen gegeben. Bei der Überarbeitung der OIB-Richtlinie ist auch das Bauen mit Holz berücksichtigt worden. Der Brandschutzproduktehersteller Air Fire Tech hat im Zuge eines darauf aufbauenden Forschungsprojektes mit der Holzforschung Austria neue Lösungskonzepte entwickelt. Die Erkenntnisse dieses Projektes werden abermals durch die Holzforschung Austria in einer Fachbroschüre zusammengefasst. Die Broschüre kann nach Fertigstellung beim Hersteller angefordert werden.

Die 3 Konzepte
Auch im Holzbau hat es sich bewährt, die Leitungsführungen von Sanitär, Heizung, Klima und Lüftung in Schächten zu konzentrieren. Als Entscheidungsgrundlage für die Planung sind 3 unterschiedliche Konzepte für die Abschottungen der haustechnischen Rohr- und Leitungsführungen möglich.

Die Einzelrohrdurchführung durch Brettsperrholz
Im Zuge des bereits erwähnten Forschungsprojektes wurden eine Vielzahl zusätzlicher neuer Einzelrohrdurchführungen für brennbare und nicht-brennbare Rohre sowie Feuerschutzabschlüsse FLI-VE90 und Brandschutzklappen für Lüftungsleitungen in Wand- und Deckenelementen aus Brettsperrholz geprüft.




Einzelrohrdurchführung aufgesetzte Brandschutzmanschette in Brettsperrholz



Das Kombischott / Mischschott Tirotech in Brettsperrholz
Von einem Kombischott spricht man, wenn Rohre und Kabel durch eine gemeinsame Öffnung geführt und mit einem Abschottungssystem verschlossen werden. Von einem nationalen Mischschott spricht man, wenn durch ein Kombischott zusätzlich Luftleitungen mit Brandschutzklappen oder Feuerschutzabschlüssen geführt werden.




Tirotech® Mischschott mit Air Fire Tech Brandschutz­manschetten und Feuerschutzabschluss FLI-VE



Der neuartige Tirotech® Brandschutzmörtel überzeugt, nebst geringem Gewicht und seiner raschen Erstarrung auch durch eine einfache und schnelle Verarbeitung ohne aufwändiger Laibungsausbildung. In der Praxis bedeutet dies, dass auch unebene mit z. B. Motorsägen ausgeschnittene Laibungsflächen in Durchbrüchen mit Tirotech Brandschutzmörtel ausgefüllt werden können. Aus statischen Gründen sind in den Durchbrüchen zur Stabilisierung Holzschrauben oder Drahtstifte (Nägel) als Bewehrung zu setzen.

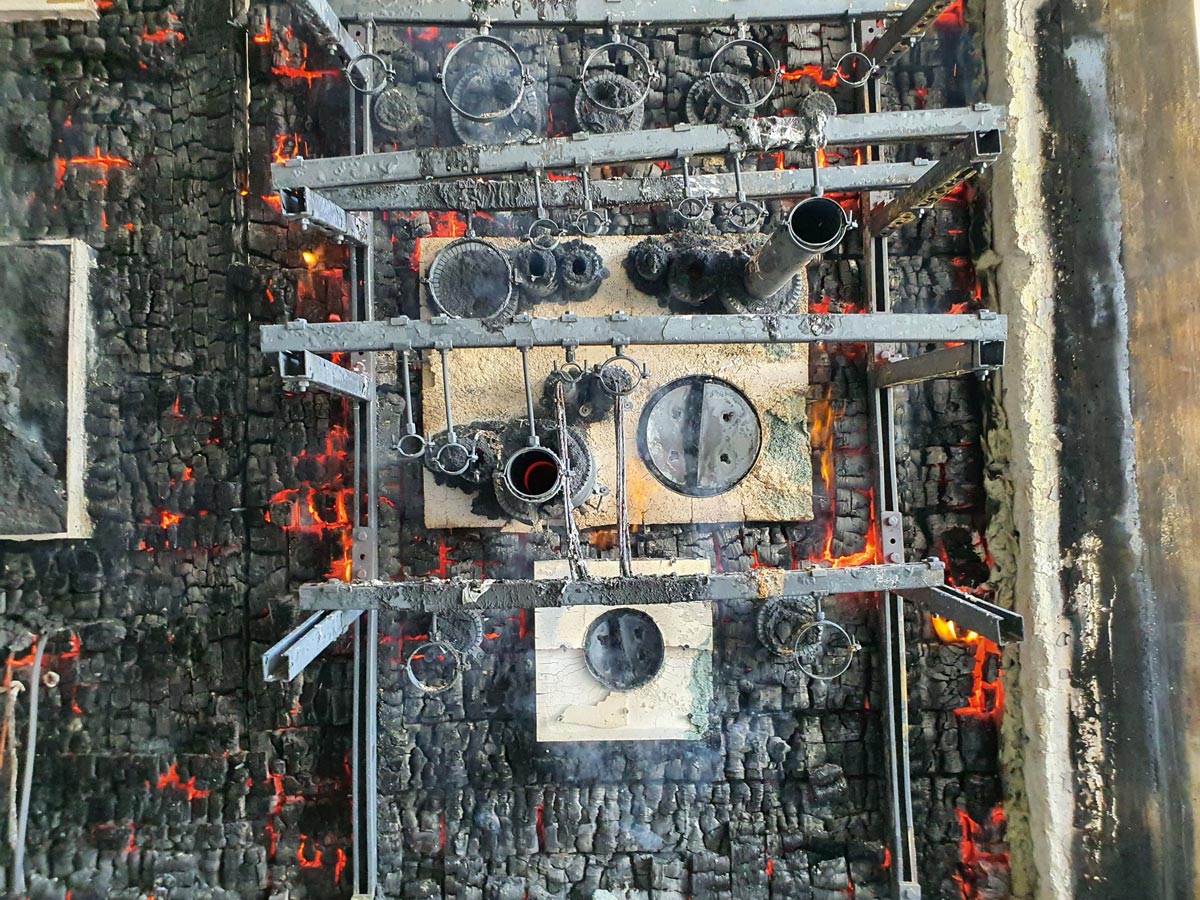

Air Fire Tech Mischschott aus Tirotech Brandschutzmörtel nach dem Brandversuch



Der Schachttyp A – Schachtwände aus Gipskarton
Neben der Einzelrohrdurchführung und den neuen Kombiabschottungen gibt es eine weitere und seit Jahrzehnten bewährte Bauweise, die sich für den Holzbau geradezu aufdrängt: den Schachttyp A, die einseitig beplankte Gipskartonständerwand. Entsprechend der OIB Richtlinie 2 Brandschutz sind bei Gebäuden der Gebäudeklasse 4 und 5 mit nicht mehr als sechs oberirdischen Geschoßen an der Schachtinnenseite eine Bekleidung in A2 erforderlich. Bei Gebäuden der Gebäudeklasse 5 mit mehr als sechs oberirdischen Geschoßen müssen die Schachtwände in A2 ausgeführt werden. Als Spezialist für Brandschutz in Schachtwänden entwickelte Air Fire Tech bereits vor Jahren vorgefertigte Gipsmodule die auf die jeweilige Schachtwandbeplankung und den vorliegenden Rohrtypen und Isolierungen abgestimmt sind. Diese Module sind nun auch mit einer integrierten Dichtebene ausgestattet und können neben den Sanitärleitungen nun auch für Klimaleitungen, isolierte Luftleitungen oder Kabel verwendet werden.

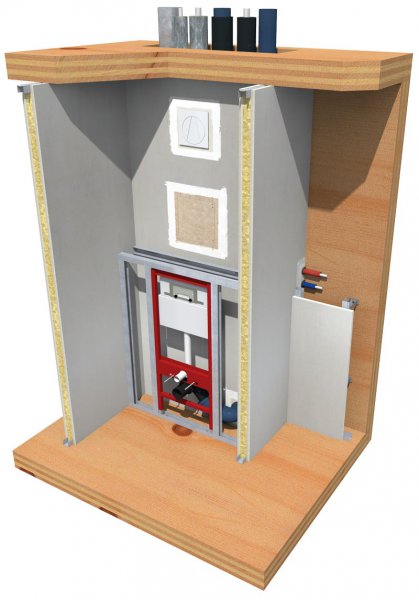

Links: Einseitig beplankte Gipskartonschachtwand in Brettsperrholz mit luftdichten Gipsplattenmodulen zur Abschottung von Sanitärleitungen und WC-Montagegestell
Rechts:

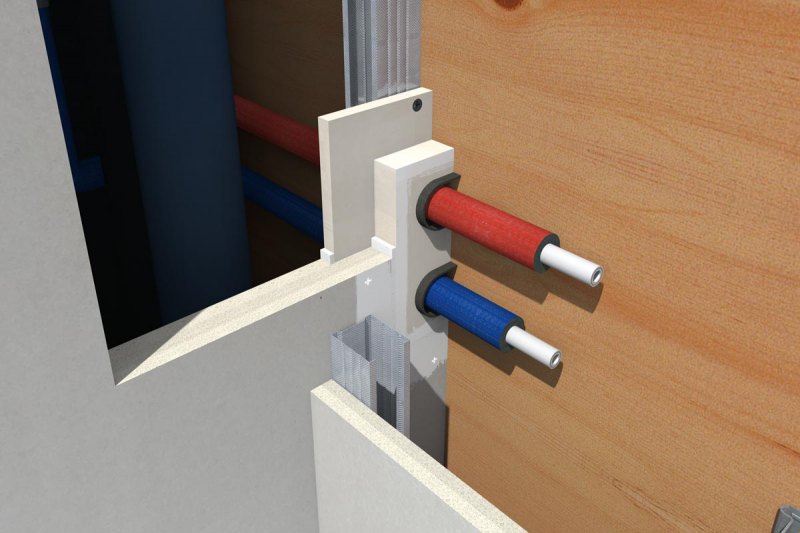

Luftdichtes Premo Rorcol Brandschutzmodul aus Gipsplatten für Rohrdurchführungen



Fazit
Es kommt auf das Bauvorhaben an, wo man mit einem der oben genannten Konzepte den meisten Gestaltungsspielraum generiert. Im Zuge des Forschungsprojektes sind nun eine Vielzahl an zusätzlichen innovativen und zugelassenen Abschottungsmöglichkeiten für die Massivholzbauweise verfügbar.



AIR FIRE TECH Brandschutzsysteme GmbH
T +43 (0)1 982 01 74-0
office@airfiretech.at
www.airfiretech.at

















Durchbruch in Brettsperrholz mit Kettensäge ohne aufwändiger Laibungsausbildung bei Tirotech Brandschutzmörtel
