Effiziente Hybrid-Konstruktion

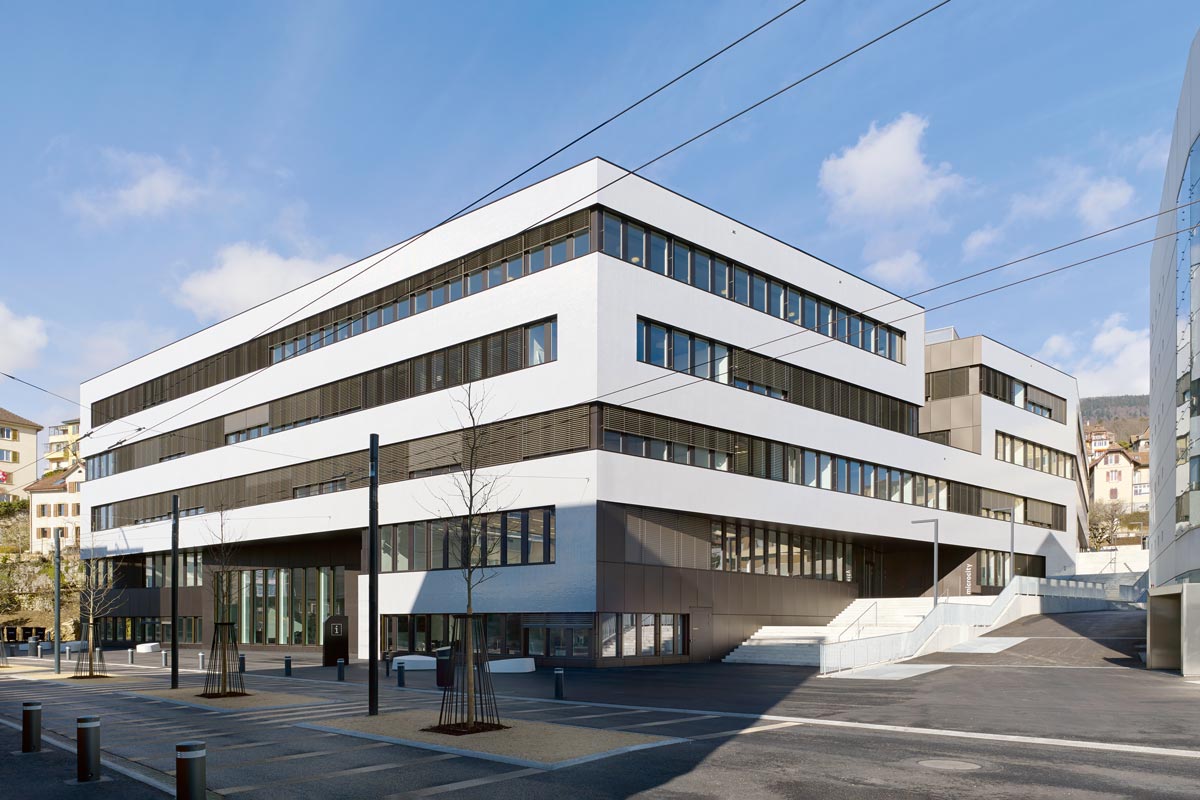

Microcity in Neuenburg, Schweiz, ist ein Gebäude, das der Mikrotechnik gewidmet ist und mithilfe der DELTABEAM® Verbundträger von Peikko sowie  eines Holz-Beton-Verbunddeckensystems errichtet wurde. Damit kombinierten die Verantwortlichen zwei Hybrid-Fertigteilsysteme und sorgten für einen effizienten Bauablauf.

© Yves André

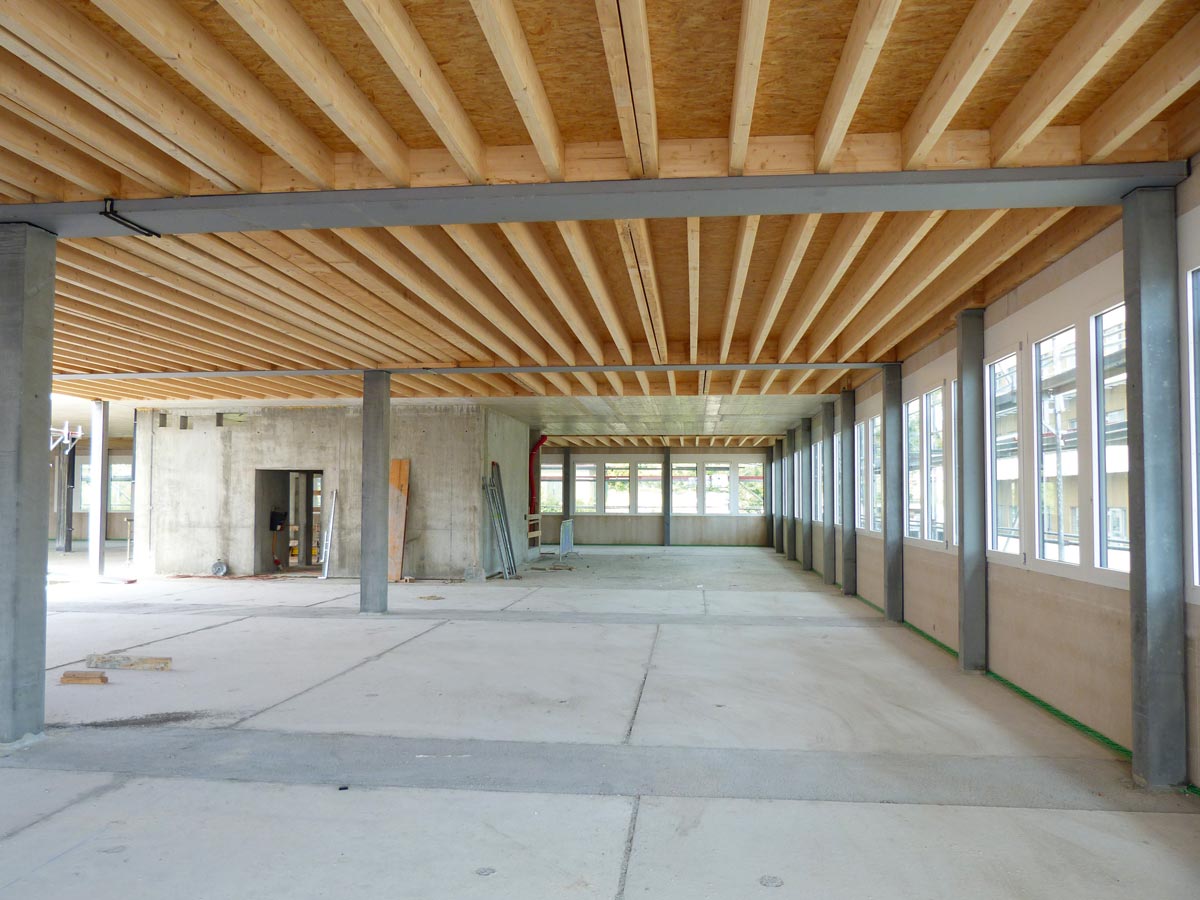

Der DELTABEAM® ist ein trapezförmig geschweißtes Stahlprofil, das seitlich kreisförmige Öffnungen aufweist. Auf seinen verbreiterten Unterflanschen können alle Arten von Deckenystemen aufgelagert werden. Bei der Baustelle in Neuenburg kamen Holz-Beton-Verbunddecken zum Einsatz. Dadurch wurde der Anteil an erneuerbaren Rohstoffen, die im Gebäude verwendet werden, erhöht und die CO2-Bilanz des gesamten Gebäudelebenszyklus erheblich verbessert. Alle weiteren Arbeitsschritte blieben wie gewohnt – die Decke wurde anschließend mit Beton vergossen, wobei dieser durch die kreisförmigen Öffnungen in den Innenraum des Stahlprofils fließt. Damit wirkt der Träger im Montagezustand als reine Stahlkonstruktion und nach dem Aushärten des Betons als Verbundkonstruktion.

© Peikko

Damit ein Träger an eine durchgehende Fertigteilstütze angeschlossen werden kann, sind normalerweise Betonkonsolen erforderlich. Diese stören meist architektonisch und erschweren den Schalungsbau. Dank der PCs® Konsolen von Peikko konnte das ausführende Unternehmen die Stützen mit einer glatten Schalung herstellen. Denn das System besteht aus zwei Bauteilen, mit deren Hilfe eine unsichtbare Konsole erstellt wird. Das Stützeneinbauteil wird zusammen mit der Bewehrung in die Schalung eingebaut und anschließend im Beton eingegossen. Erst nachdem dieser ausgehärtet ist und die Schalung entfernt wurde, wird die eigentliche Konsole, d. h. der Konsolblock, daran angeschraubt und horizontal sowie vertikal justiert.
