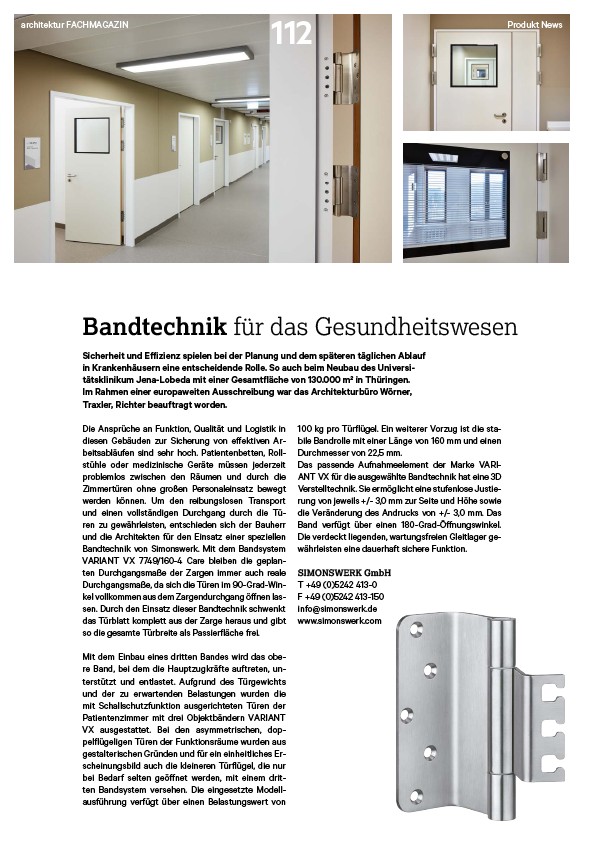

112 architektur FACHMAGAZIN Produkt News
Bandtechnik für das Gesundheitswesen
Sicherheit und Effizienz spielen bei der Planung und dem späteren täglichen Ablauf
in Krankenhäusern eine entscheidende Rolle. So auch beim Neubau des Universitätsklinikum
Jena-Lobeda mit einer Gesamtfläche von 130.000 m² in Thüringen.
Im Rahmen einer europaweiten Ausschreibung war das Architekturbüro Wörner,
Traxler, Richter beauftragt worden.
Die Ansprüche an Funktion, Qualität und Logistik in
diesen Gebäuden zur Sicherung von effektiven Arbeitsabläufen
sind sehr hoch. Patientenbetten, Rollstühle
oder medizinische Geräte müssen jederzeit
problemlos zwischen den Räumen und durch die
Zimmertüren ohne großen Personaleinsatz bewegt
werden können. Um den reibungslosen Transport
und einen vollständigen Durchgang durch die Türen
zu gewährleisten, entschieden sich der Bauherr
und die Architekten für den Einsatz einer speziellen
Bandtechnik von Simonswerk. Mit dem Bandsystem
VARIANT VX 7749/160-4 Care bleiben die geplanten
Durchgangsmaße der Zargen immer auch reale
Durchgangsmaße, da sich die Türen im 90-Grad-Winkel
vollkommen aus dem Zargendurchgang öffnen lassen.
Durch den Einsatz dieser Bandtechnik schwenkt
das Türblatt komplett aus der Zarge heraus und gibt
so die gesamte Türbreite als Passierfläche frei.
Mit dem Einbau eines dritten Bandes wird das obere
Band, bei dem die Hauptzugkräfte auftreten, unterstützt
und entlastet. Aufgrund des Türgewichts
und der zu erwartenden Belastungen wurden die
mit Schallschutzfunktion ausgerichteten Türen der
Patientenzimmer mit drei Objektbändern VARIANT
VX ausgestattet. Bei den asymmetrischen, doppelflügeligen
Türen der Funktionsräume wurden aus
gestalterischen Gründen und für ein einheitliches Erscheinungsbild
auch die kleineren Türflügel, die nur
bei Bedarf selten geöffnet werden, mit einem dritten
Bandsystem versehen. Die eingesetzte Modellausführung
verfügt über einen Belastungswert von
100 kg pro Türflügel. Ein weiterer Vorzug ist die stabile
Bandrolle mit einer Länge von 160 mm und einen
Durchmesser von 22,5 mm.
Das passende Aufnahmeelement der Marke VARIANT
VX für die ausgewählte Bandtechnik hat eine 3D
Verstelltechnik. Sie ermöglicht eine stufenlose Justierung
von jeweils +/- 3,0 mm zur Seite und Höhe sowie
die Veränderung des Andrucks von +/- 3,0 mm. Das
Band verfügt über einen 180-Grad-Öffnungswinkel.
Die verdeckt liegenden, wartungsfreien Gleitlager gewährleisten
eine dauerhaft sichere Funktion.
SIMONSWERK GmbH
T +49 (0)5242 413-0
F +49 (0)5242 413-150
info@simonswerk.de
www.simonswerk.com
